低壓電力電纜故障探測-跨步電壓法

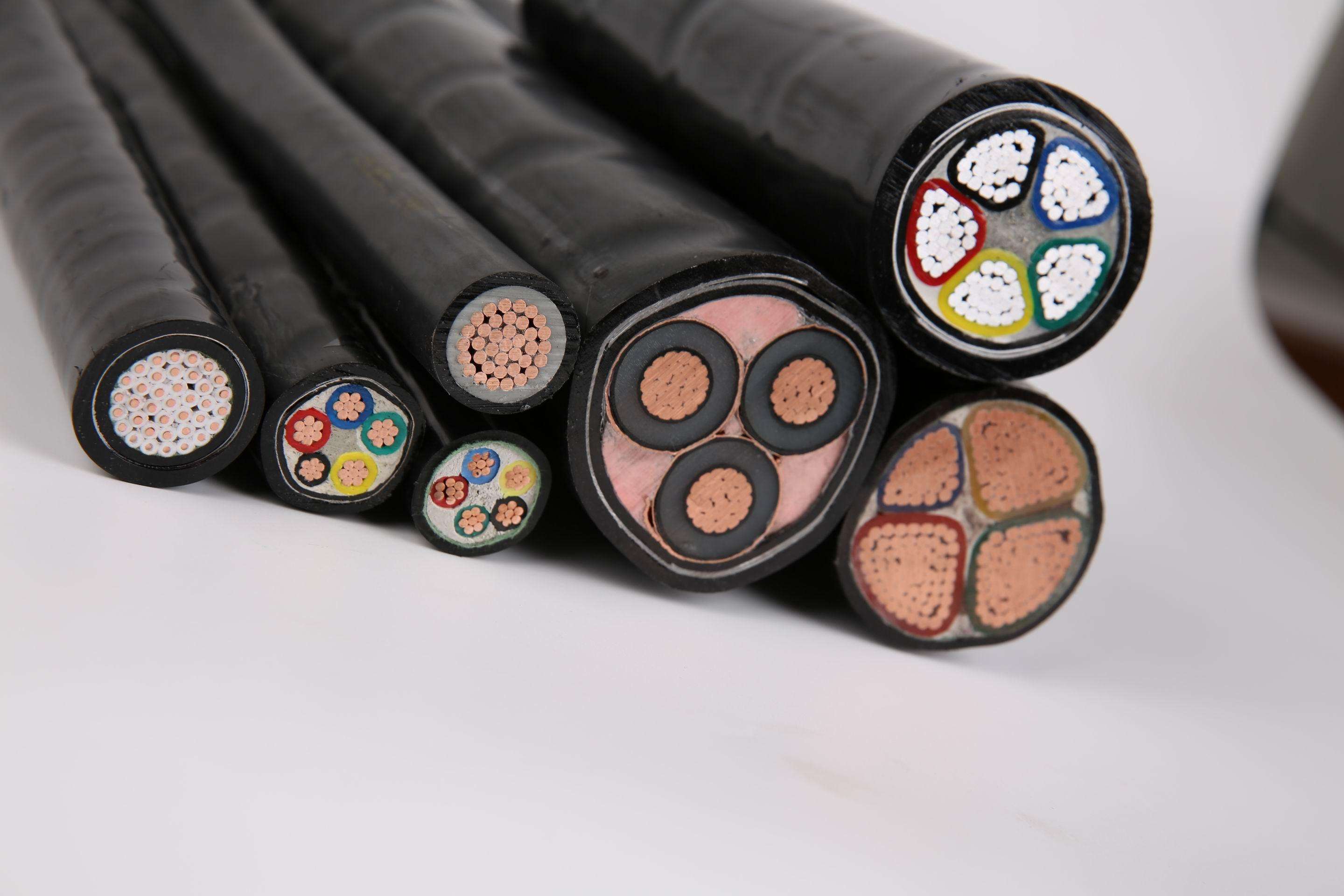

低壓電纜指的是400伏以下的動力電纜。低壓電力電纜所用的材料多為橡膠和塑料。按電纜芯線分,有單芯、兩芯、三芯及四芯等四種電纜。四芯電纜用于中性點接地的三相交流供電系統中,其中一根芯線作為中性線,除作為保護接地外,還要流過不平衡電流。下面主要談一下常用的四芯電纜的故障探測問題。
原則上,高壓電力電纜故障測試的方法也適用于低壓電力電纜。低壓電纜的絕緣強度比較低,在使用沖擊高壓使其放電時,應注意不要讓電壓超過5000伏,以避免損壞電纜完好部分的絕緣,也正因為如此,測試中需要增加電容容量,否則由于加到電纜上的高壓脈沖能量過小,造成故障點無法擊穿。根據經驗,使用5千伏的沖擊高壓,當電容的容量在10微法時,故障點一般能夠擊穿放電。
現場上有些低壓電力電纜在安裝時,施工者圖省事,沒有把電纜的金屬鎧裝保護層接地,沒有接地線引出,這樣不利于測量電纜的接地故障,應該注意糾正。
低壓電纜出現故障時一般外護套也會破損,因此跨步電壓法非常適合測試直埋低壓電纜的故障。
