測試波形分析與定標(一)
電纜故障探測時,首先必須熟練掌握設備操作方法;其次,必須能對各種測試波形進行分析,準確確定光標起點、終點。
下面就對各種測試波形特點及定標方法做簡要介紹?。?/span>
低壓脈沖法測試開路故障(測全長、測速度)波形

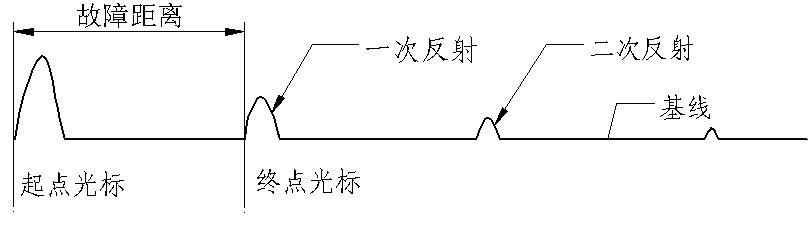

低壓脈沖法測開路斷線故障,或者用電纜好相測全長、測速度(相線開路)時,測試波形如圖6.1所示。
圖6.1 低壓脈沖測全長波形
波形特點:發射脈沖與一次反射,二次反射等各反射波形都為正脈沖波形。
定光標方法:光標起點定在發射脈沖上升沿與基線交點處,光標終點定在一次反射脈沖上升沿與基線交點處。
