電力電纜外護層絕緣故障的測尋-定點
在粗測故障點后,應采用音頻感應法和跨步電壓法精確定點,因為外護層絕緣等級較低,采用沖擊放電聲測法會損壞絕緣。
跨步電壓法僅適用于電纜敷設于泥土地面內的場合。使用這種方法進行精確定點時,在電纜鉛(鋁)包對地之間施加一定的直流電壓,用檢流計沿電纜路徑測跨步電壓。在護層絕緣損壞點,檢流計的示值為零,壓降出現谷點,可據此測尋故障點。
在故障點上施加直流電壓后,便有電流從故障點流出,經大地向電纜兩端流去,因此,在故障點的前后,壓降的極性不同。據此,便可判斷出測尋人員是靠近還是遠離故障點。

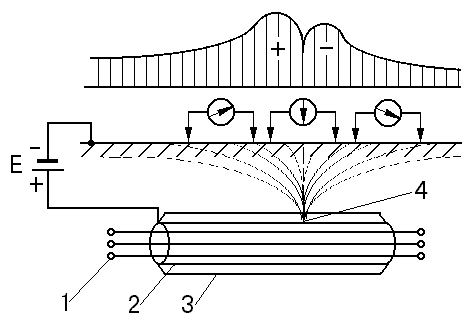

圖7.10 用跨步電壓法測護層絕緣的故障點
1-電纜芯線;2-電纜鉛(鋁)包;3-護層絕緣;4-電纜故障點
用跨步法測護層絕緣故障的接線,如圖7.10所示。
