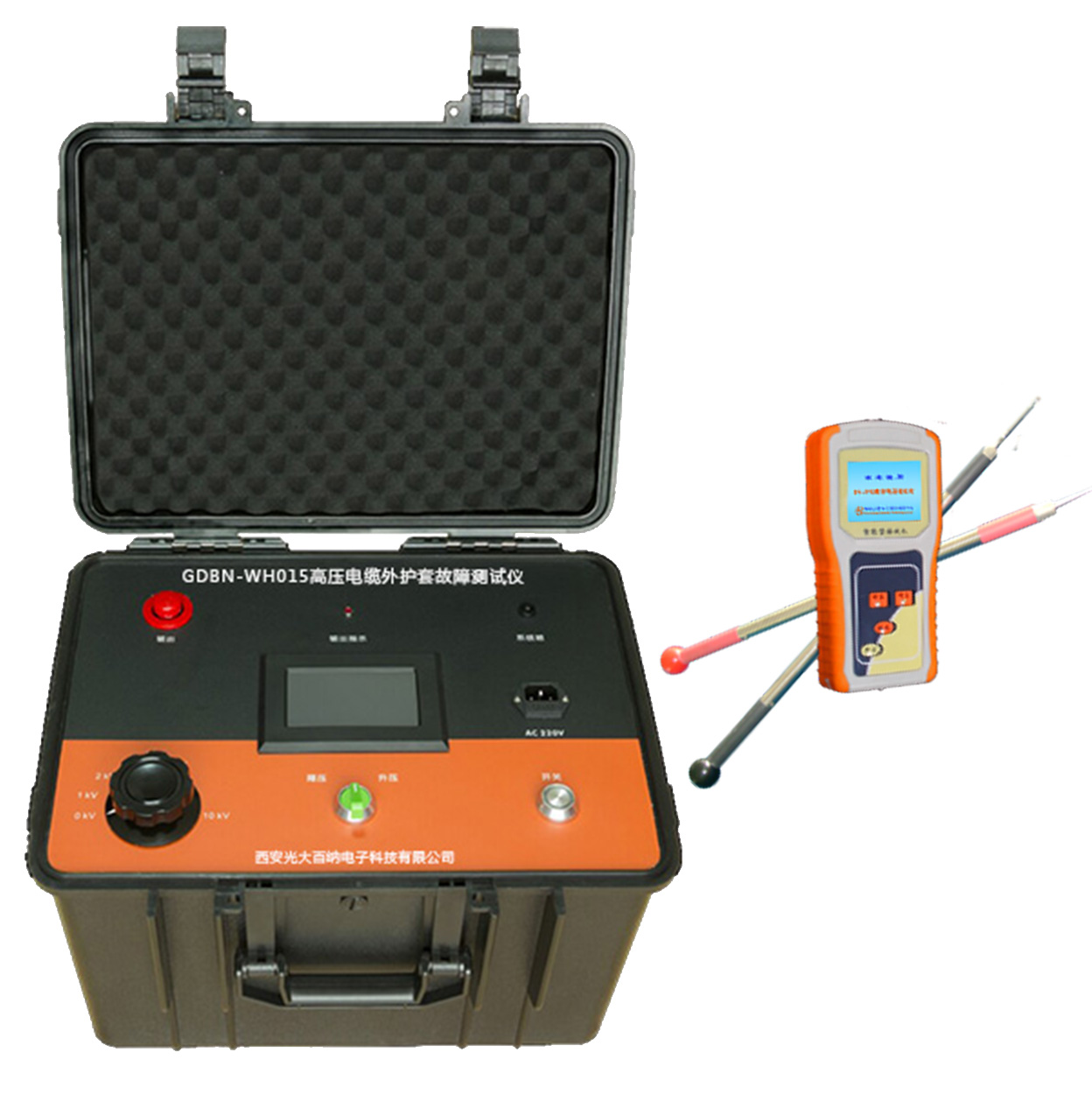

交聯電纜外護套故障測試儀主要用于交聯電纜外護套的耐壓試驗，也可以用來精確定點單芯電纜的外護套故障，精確定點低壓電纜中的接地泄漏故障，進行高壓電纜外護套故障的預定位。

電纜外護套測試儀的輸出電壓為10KV 及以下，全面滿足中國國家標準GB50150-2006 的電纜外護套耐壓試驗規定，包括適合交叉系統的電纜外護套交接試驗和預防性試驗以及電纜外護套的故障定位?？焖贉蚀_查找10kv-500kv單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患，同時可對高密度聚乙烯、聚氯乙烯電纜外護套進行5kv-10kv,1分鐘的直流耐壓實驗，是10kv-500kv單芯和三芯高壓、超高壓電纜運行單位、超高壓電纜工程公司、各送變電工程公司的電纜設備維護必備的專用儀器。

伴隨城網改造的全面展開，許多供電局、施工方、甚至設計單位都是首次碰到110kV XLPE電纜，由于時間緊迫及經驗不足，造成許多電纜敷設后外護層通不過耐壓試驗（10kV/1min）。目前，外護層大多采用HDPE護套料，在工廠內已通過直流25kV/5min的耐壓試驗，泄漏電流低至幾十μA。因此，敷設后的缺陷大多由敷設中，包括填土及蓋板過程中外力損傷所至。運行后的缺陷通常有白蟻咬傷；接地箱進水；原有缺陷點的劣化；接地線分叉部分透潮使絕緣電阻下降等等原因，有時因為電纜埋設過深，或周圍情況復雜，使定位十分困難，有些缺陷點歷經多年不能解決，給運行留下了隱患。

110kV及以上電力電纜均為單芯電纜，單芯電纜的護層是電纜的重要組成部分，其絕緣狀態的優劣，直接影響著電纜的使用壽命和電網的安全可靠運行，其原因有以下3點：

a. 護套破損導致電纜金屬屏蔽層出現多點接地，金屬屏蔽層會產生環流造成損耗發熱，導致絕緣局部過熱并加速絕緣老化，嚴重影響主絕緣壽命。
b. 護層絕緣損傷導致水分侵入，主絕緣產生水樹老化的概率增加，對電纜壽命產生嚴重影響。
c. 主絕緣在金屬護層被腐蝕處產生電場集中，易產生局部放電和引發電樹枝，對電纜的短期運行安全造成威脅。

隨著XLPE電纜的用量增加和電壓等級的逐年上升，有的電纜敷設現場環境極其惡劣,加之大規?；ㄩ_挖地面造成電纜受損，實際電纜絕緣護套破損情況非常普遍，必須予以高度重視。應及時監測電纜絕緣及外護套絕緣狀態,對護套破損處進行定位、修補，以利于城市地下電網的安全運行。

110kV及以上高壓電纜的非金屬外護套都有絕緣要求，IEC標準要求110kV電纜外護層在竣工試驗時能耐受10kV一分鐘。高壓電纜外護層如果受到損壞，在運行中會造成金屬護套的多點接地，將會造成環流損耗，影響電纜的安全運行，所以進行電纜外護層的檢測和故障處理十分必要。

電纜外護套故障測試儀可以進行下列測試：中高壓屏蔽電纜上的護套故障預定位、塑料絕緣層低壓電纜上線路接地故障預定位、采用測量跨步電壓法可以對電纜故障進行精確定點。
