電纜路徑探測的脈沖磁場法
音頻感應法是一種傳統的電纜路徑探測方法，而脈沖磁場法則是最近提出來的一種新的電纜路徑探測原理。
利用沖閃法測試中使用的高壓試驗設備，向電纜的選定導體與地之間施加沖擊高壓脈沖，在電纜周圍產生脈沖磁場，其磁力線與圖6.3描述的基本一致。利用接收線圈，垂直于地平面進行測量，當接收線圈由電纜的一側移到電纜的另一側時，由于穿過線圈的磁力線方向發生變化，測量到的脈沖磁場的初始極性相反，由正變到負或由負變到正，如圖6.12，由此，可識別出所尋找的電纜。該方法是判別接收到的初始脈沖磁場的極性而不是接收信號（音響）強弱變化來識別電纜位置，故簡單、方便、判斷精度高、誤差小于0.2米。

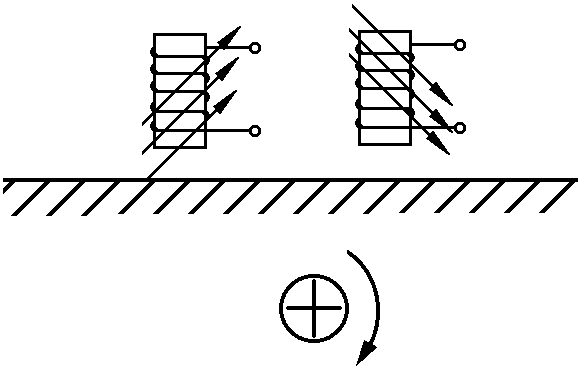

圖6.12 脈沖磁場法探測電纜路徑
從探測電纜路徑的角度講，并不一定要求電纜有故障點并且故障點擊穿放電。如欲確定一完好電纜的路徑，可把電纜的遠端接地，利用高壓試驗設備向電纜施加數千伏的沖擊高壓，產生脈沖磁場，通過檢測比較脈沖磁場的初始極性探測電纜的路徑。
檢測電纜上沖擊高壓產生的脈沖磁場，判別磁場初始極性的功能很容易置入電纜故障定點儀。因此，電纜路徑探測可以與電纜故障定點一并進行。
應該指出，在相相連接時不適宜應用脈沖磁場法。由本章第一節對電纜上方地面上磁場分析可知，在電纜通電導體所在的平面與地面平行時，電纜兩側的磁力線方向是相同的，故不能通過檢測磁場極性來確定電纜位置。
