多次脈沖電纜故障測試儀主要由高壓沖擊單元、多次脈沖控制耦合器（濾波過壓保護及弧反射）和波形記錄分析儀（測試主機）三部分組成。

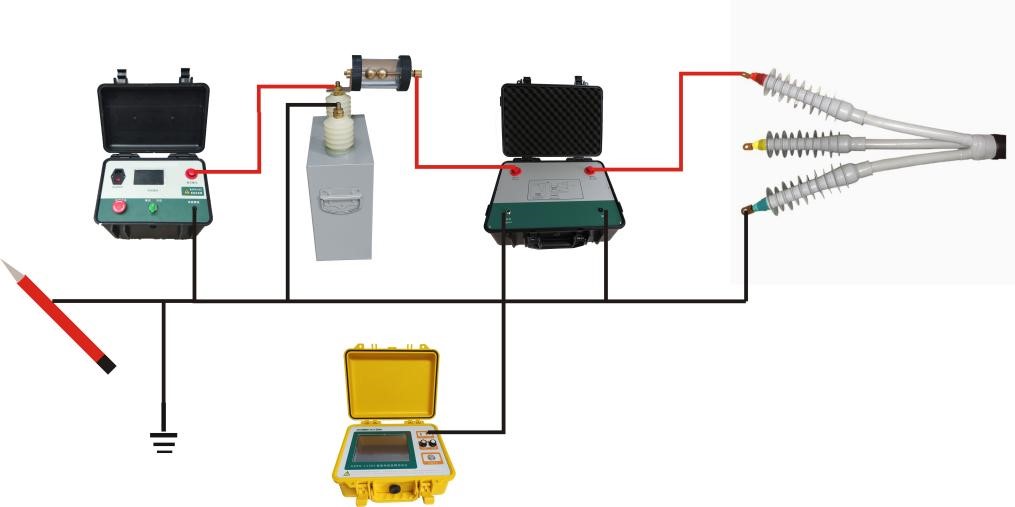

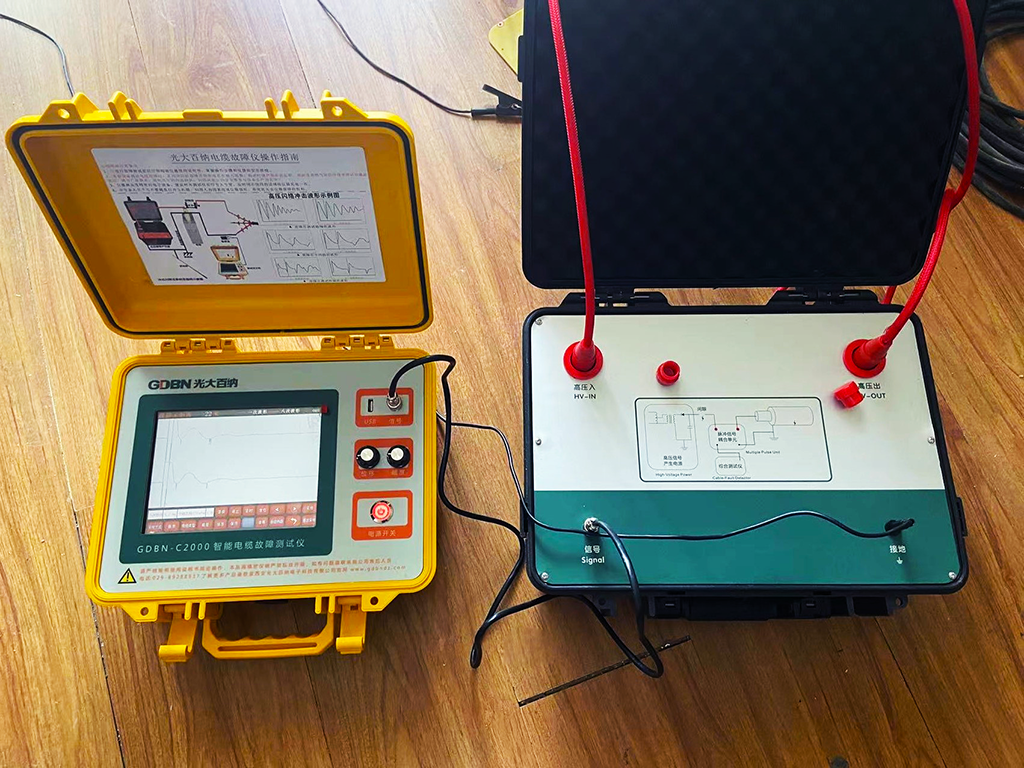

多次脈沖耦合單元與多次脈沖電纜故障測試儀主機相連接示意圖

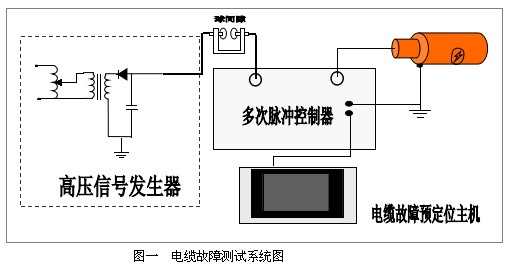

多次脈沖控制器是高壓脈沖和低壓測量脈沖匯合的部件，它對信號的處理直接影響著儀器的測量精度、穩定性以及測量成功的機率。高壓濾波單元可以濾掉高壓脈沖的毛刺，使高壓脈沖變得平滑，并在故障點形成穩定的燃弧，同時也可減少高壓脈沖對波形記錄分析儀信號采集的干擾?；》瓷錇V波這個電路負責向電纜輸入測量脈沖，并判斷什么時候觸發電路發送測量脈沖最為合適。同時，還負責把采集到的信號進行濾波，提出其中的有用的測量脈沖，送給波形記錄分析儀進行記錄和分析。

多次脈沖電纜故障測試儀這個部分是整個儀器的大腦，負責向其他部件發送指令，協調各部件的工作，并向操作者提供人機對話的界面。它的主要功能是對測量脈沖進行高速的采樣和記錄，再對采集到的信號進行高速的運算分析。

多次脈沖法的先進之處和實際應用意義在于使現場測得的故障波形得到大大簡化。將復雜的高壓沖擊閃絡波形變成了非常容易判讀的類似于低壓脈沖法的短路故障波形。降低了對操作人員的技術要求和經驗要求。所以，大大提高了現場故障的判斷準確率。任何人都能方便準確地判讀波形，標定故障距離，達到快速準確測試電纜故障目的。
