GDBN-C2000型電力電纜故障測試儀(以下簡稱C2000)是繼GDBN-1000 型電纜故障測試儀后的又一新產品。它具有低壓脈沖、脈沖電流和二次脈沖三種電力電纜故障測距方法，可測所有類型的電力電纜故障。其中低壓脈沖測距方法可以實現自動測試;新增加的二次脈沖測距方法在高壓信號發生器和二次脈沖信號耦合器的配合下，可用來測量電力電纜的高阻和閃絡性故障的距離，波形更簡單，更易識別。同時C2000增加了波形存儲和聯機打印功能。更加方便了測試資料的管理。

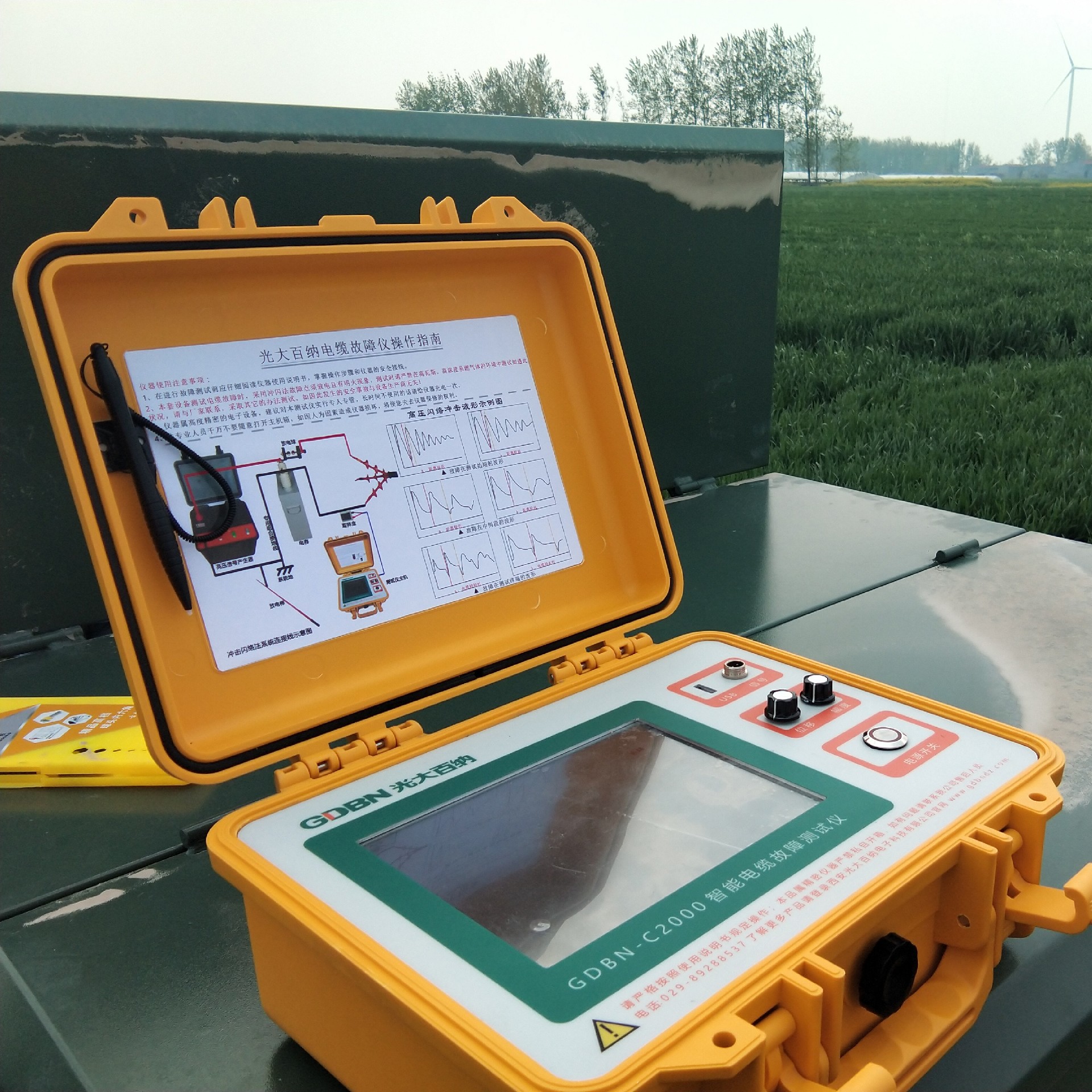

如圖1-1所示為C2000型電纜故障測試儀的面板示意圖，面板上的各個按鍵、開關、旋鈕及插孔功能如下。




 圖1-1 .GDBN-C2000型電力電纜故障測試儀面板

功能鍵區 配合液晶上顯示的功能鍵名，對儀器進行各種控制。



① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。

② 幅度旋鈕：順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）

③ 位移旋鈕：順時針旋動中值向上走動；逆時針旋動中值向下走動。（需采樣刷新才有變化）

④ 信號端口：航空插座，用于連接采樣線。

       基于TDR技術實現的多次脈沖核心技術，徹底改變了傳統的測試方式，使得原來較難解決的高阻故障波形閱讀問題從根本上得以解決，經過多次脈沖產生器可以將任何復雜的高阻波形轉化為非常熟悉又便于識別的低壓脈沖短路故障波形，徹底解決了長期以來用戶不會識別復雜高阻故障波形的難題，使關鍵的粗測水平得以質的提升。

GDBN-C2000型電力電纜故障測試儀采用了國際最高水平的時域反射（TDR）技術，故障波形自動判距、簡單明了，使用方便愉快；整機采用工控塑料機箱，小巧精致，易攜帶；人機界面友好，即使非專業人員操作，依然可以很快熟悉并使用，高效、準確的完成電纜故障測試工作。

GDBN-C2000型電力電纜故障測試儀是利用多次脈沖法技術完成測試的重要組成設備，其采用阻容特性，“暫時存儲”部分沖擊能量。將沖擊高壓信號引導到故障電纜的故障相上，瞬間又將“存儲”的部分能量再次施加到故障電纜的故障相上，保證故障點充分擊穿，形成并延長故障點擊穿后的電弧和持續時間，同時產生一個觸發并啟動多次脈沖自動觸發裝置和TDR電纜故障綜合測試儀（根據TDR測試方法選擇，可分別測試三次脈沖波形和多次脈沖波形）。
